YTTW電纜與BTTZ、BBTRZ、BTLY是常見的礦物絕緣電纜 型號，屬于柔性礦物絕緣電纜。

YTTW電纜由銅絞線、氟云母帶絕緣、銅帶縱向包裹連續焊接護套構成，又稱銅護套軋紋無機絕緣電纜，是有銅護套的防火電纜，具有良好的柔韌性和抗撞擊能力，絕緣層不易受潮，可按需截長，安裝敷設方便，能通過工程防火驗收，而且工程造價便宜，常用于基礎工業和民用建筑中。

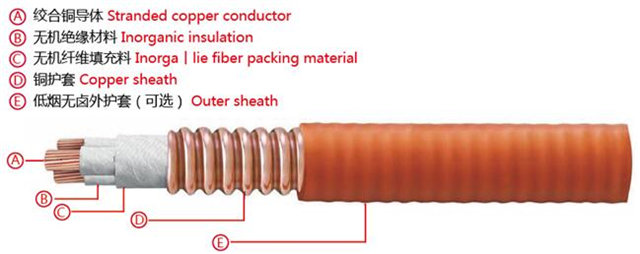

YTTW柔性礦物絕緣電纜

一、YTTW電纜的使用特性

皺紋銅護套柔性礦物絕緣防火電纜的耐火特性：
1.按GB/T12666.6A類.在火焰溫度950+50°C中燃燒，相間及相與外護套之間施加電壓，歷時180min絕緣不損壞。B類.在火焰溫度750+50°C中燃燒相間及相與護套之間施加電壓，歷時180min絕緣不損壞。
2.按英國BS6387標準，柔性防火電纜能滿足以下要求:
A級: 650+40°C 3h
B級: 750+40°C 3h
C級: 950+40°C 3h
S級: 950+40C 1 80min
絕緣不損壞。

皺紋銅護套柔性礦物絕緣防火電纜的電氣特性 ：
1.額定電壓:0.6/1KV ;
2.額定電流:單芯25A-1250A，多芯16A-314A ;
3.絕緣電阻:絕緣電阻≥100MΩ.km。電纜長度小于100m，則絕緣電阻>100MΩ;
4.工頻耐壓:相與相，相與銅護套之間，3500V,歷時15min，不應發生擊穿。

二、YTTW電纜型號規格

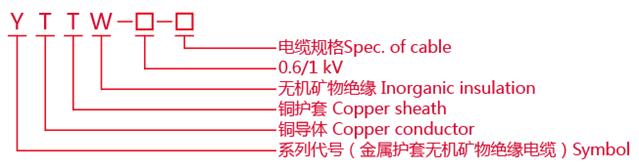

       yttw電纜型號規格表示圖

三、YTTW電纜的結構特點

1. 電纜導體：有多股銅線絞合而成，具有良好的彎曲特性。

2. 絕緣層：采用耐高溫，不燃燒的無機絕緣材質。

3. 銅護套：銅質材料，經特殊加工有良好的彎曲特性，并作為PE線。

4. 外護層：采用低煙的塑性材質，有良好的防腐蝕特性。

相同型號表示代號還有: YTTW、RTTZ、RWTZ、BTWGT、BTERZ、RTTW等，都指的是同一種電纜;
常見的YTTW電纜系列產品有：YTTW, WD-YTTW,YTTWV,WD-YTTWY等



yttw電纜的結構特點：銅導體，銅護套，無機礦物絕緣



       wd-yttw電纜結構特點：銅導體，銅護套，低煙無鹵外護套，無機礦物絕緣

YTTW電纜的規格：

1芯----10~ 630mm2

2, 3, 4芯----2.5~ 120mm2

3+ 1芯---16~ 120 mm2

河南太平洋線纜提供YTTW電纜定制服務，按標準定制更符合需求。

四、YTTW電纜的產品優勢及特點

YTTW柔性防火電纜的銅質外護套，加上無機材料的礦物絕緣帶（云母帶）絕緣，使其具有優異的耐火性能，電纜正常運作溫度可達250℃，在接近銅熔點（1083℃）的情況下，仍可維持短時間的運作——當然，屆時因高溫而導致的巨大電阻將會使電力傳輸效率變得極其低效——火災后，只要銅外護套沒發生溶解，電纜可不進行更換正常使用。

YTTW礦物質絕緣防火電纜還有抗干擾性能的特點，其組成部分都由無機物構成，所以在收到輻射后，其電氣性能和機械性能都不會發生變化。另外，銅護套是佳的屏蔽護套，所以YTTW能鋪設在電纜井中，既不會干擾其他線纜，也不會受到其他線纜的影響。

1、防火性能優異，耐火等級不僅滿足國標GB12666.6中的相關標準要求，還可以滿足英國BS6387-2013終端相關標準要求;同時，在燃燒中還能耐受水噴與機械撞擊;
2、連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，每根連續長度可達1000m以上;
3、截面大，單芯電纜截面可達630mm',多芯電纜截面可達240mm';
4、具有柔性，電纜可以盤在電纜盤上，其彎曲半徑6-10D, (D為電纜外徑) ;
5、燃燒時無煙，絕緣采用無機材料(不燃燒體)，燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上是環保綠色產品。
6、過載能力大，電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度≤70°C，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105°C。過載時防火電纜長期工作溫度可達250°C。
7、耐腐蝕，有機絕緣耐火電纜有事需穿塑料或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不需穿管，銅護套耐腐蝕性好;
8、無電磁千擾，防火電纜與信息、控制等線在銅一豎井中敷設時，在銅護套的屏蔽下，不會對信號/控制電線電纜傳輸?shù)男畔a(chǎn)生干擾;
9、安全性好，，防火電纜能在火焰中正常供電，啟動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是的接地PE線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性;
10、使用壽命長，無機絕緣材料耐高溫，且不易老化，他的壽命幣有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可達100年以上;
11、柔性防火電纜的包裝運輸和安裝配件近似于普通電纜，較簡單;

12、經濟性好，柔性防火電纜由于制作工藝，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜費用明顯降低。

 五、YTTW電纜的生產工藝

瓷柱壓制-瓷柱燒結電纜裝配-電纜拉伸-電纜退火-成品檢測-成品-浸水檢測

六、YTTW電纜的應用場合

公共建筑：公共娛樂場所、賓館飯店、醫院、學校、機關、百貨商場、倉庫、紀念館和歷史性建筑物、銀行、郵電大樓、圖書館、博物館、展覽館、機場航站樓、車站、港口、電力調度樓、電信大樓

高溫場合：冶金工業、焦炭行業、船舶工業、鋼鐵工業、玻璃工業、其它高溫場合的輸配電線路

危險場所：石油化工工業、煉油廠、加油站及油庫、制漆和顏料工業、化學工業、核電站、海上石油平臺、天燃?xì)狻⒚簹廨斔秃蛪嚎s站、醫藥工業、礦業、造紙業、軍事工業

地下場所：地鐵、地下倉庫、隧道、地下廣場

運輸和交通樞紐場合等

電線電纜廠家-河南太平洋線纜提供礦物絕緣電纜YTTW電纜型號，產品結構，產品特征，基本參數，生產工藝，應用場合等信息，可根據用戶需求定制預分支礦物絕緣電纜，YTTW礦物絕緣電纜價格報價：400-002-0068
