低煙無鹵電纜、防火電纜、低煙無鹵阻燃電纜、低煙無鹵耐火電纜已成為民用建筑電纜中比較常用電線電纜。希望通過此文在電纜選用中幫助到您！

根據我國近年來的火災統計，電氣火災年均發生數占火災年均總發生次數的27%，占重特大火災總發生次數的80%，居各火災原因之首位，分析主要原因主要為電纜老化、施工不規范、電氣設備故障和電纜質量等多方面原因。特別近幾年來，我國超高層建筑發展迅速，對建筑內消防用電設備供電可靠性和持續供電時間都提出了更高的標準，也對電纜的制作提出了新的要求。

一、 民用建筑消防電纜選擇及敷設的國家標準規定

2.1對于消防配電線纜選擇及敷設要求，相關規范要求如下：

1）《建筑設計防火規范》GB 50016-2014第10.1.10條消防配電線路應滿足火災時連續供電的需要，其敷設應符合下列規定:

(1)明敷時（包括敷設在吊頂內），應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施；當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護；當采用礦物絕緣類不燃性電纜時，可直接明敷。

(2)暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。

(3)消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內；確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類電纜。

2）《火災自動報警系統設計規范》GB 50116-2013第11.2.2條火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

3）《商店建筑電氣設計規范》JGJ392-2016第6.2.2條大型商店建筑內消防設備配電線路的干線及分支干線應采用礦物絕緣類不燃性電纜。

4）《住宅建筑電氣設計規范》JGJ242-2011第6.4.4條建筑高度為100m及35層以上的住宅建筑，用于消防設施的供電干線應采用礦物絕緣電纜；建筑高度為50m～100m且19層～34層的一類高層住宅建筑，用于消防設施供電干線應采用阻燃耐火電纜，宜采用礦物絕緣電纜；10層～18層的二類高層住宅建筑，用于消防設施供電干線應采用阻燃耐火電纜。

2.2對于電纜絕緣類型選擇，相關規范要求如下：

1)《電力電纜設計規范》GB 50217-2018第3.3.7條，人員密集場所或有低毒性要求的場所，應選用交聯聚乙烯或乙丙橡皮等無鹵絕緣電纜，不應選用聚氯乙烯絕緣電力電纜。

2)《民用建筑電氣設計規范》JGJ 16-2008相關條文對導體的絕緣類型選擇要求一般工程可采用聚氯乙烯絕緣電力電纜；對于一類高層建筑以及重要的公共場所等防火要求高的建筑物，應采用阻燃低煙無鹵交聯聚乙烯絕緣電力電纜、電線或無煙無鹵電力電纜、電線。

3）《醫療建筑電氣設計規范》JGJ312-2013第5.5.2條二級及以上醫院應采用低煙、低毒阻燃類線纜，二級以下醫院宜采用低煙、低毒阻燃類線纜。

4）《商店建筑電氣設計規范》JGJ392-2016第6.2.1條大、中型商店建筑營業區內敷設的線纜應選用低煙低毒阻燃型線纜。

2.3對于消防配電電纜和電線導體材料選擇及其敷設，應滿足火災時連續供電或傳輸信號的需要，所有消防線路，應為銅芯導線或電纜

三、 民用建筑內電纜絕緣及護套相關性能要求

3.1電纜阻燃性能

(1)阻燃是指在規定的試驗條件下，試樣被燃燒，在撤去火源后，火焰在試樣上蔓延僅在限定范圍內并且自行熄滅的特性，既具有阻止或延緩火焰發生蔓延的能力。

(2)電纜的阻燃類別，根據GB/T 19666-2005《阻燃和耐火電線電纜通則》將阻燃電纜分為A、B、C、D四個類別（見表1):

(3)GB31247-2014《電纜及光纜燃燒性能分級》，將阻燃電纜級別由原來的A、B、C、D級改劃分為A、B1、B2、B3級。A級為不燃性，也就是外護套為金屬護套的電纜；B1、B2級為應用量大阻燃電纜；B3級為不阻燃型。

3.2電纜的耐火性能

(1)耐火電纜是指在規定的火源和時間下燃燒時能持續地在指定狀態下運行能力，既保持線路完整性的能力。

(2)耐火電纜特性分類，根據GB/T 19666-2005《阻燃和耐火電線、電纜通則》，耐火電纜按耐火性分為N、NJ、NS三種，其實驗供火溫度為7500C。

(3)礦物絕緣電纜（無機型耐火電纜），目前尚無國家標準，主要參考英國BS-6387標準，要求電纜在滿足耐火的前提下，同時滿足抗噴淋及抗機械撞擊要求，目前，礦物絕緣電纜可達到C-W-Z標準要求，具體要求見下表2。

四、民用建筑電氣耐火電纜選擇及敷設的應用

1） 民用建筑內主要消防用電設備在火災時其持續供電時間見下表3。

2）民用建筑內消防供電線纜應同時具有阻燃、耐火、低煙、無鹵和低毒性能。

3）民用建筑消防用電設備，其供電線路電纜選擇主要根據消防用電設備火災發生期間的少持續供電時間選擇，以下選擇依據供參考：

(1)民用建筑中消火栓泵、水幕泵、消防電梯及防排煙風機設備在火災時持續供電時間至少要保持180min正常工作，根據耐火電纜耐火性能規定，只有礦物絕緣電纜（無機型耐火電纜）能滿足消防用電設備持續工作時間要求。

(2)火災發生期間持續供電時間要求小于90min的消防用電設備的供電電纜，當與普通電力電纜分電纜井、電纜溝和電纜橋架敷設時，可采用無鹵低煙阻燃耐火類電纜；當無法完全分開敷設時，應采用礦物絕緣電纜類電纜。

(3)火災自動報警總線及消防聯動控制線路、消防應急照明線路及防火卷簾等消防用電設備采用供火溫度不低于750℃，持續供電時間不低于90min的耐火電力電纜。

4）由于目前，國家規范尚未對建筑中電纜阻燃的類別和等級做明確規定，部分地方標準（例如上海地區）對此做出了相關補充，筆者認為在電氣選擇時，對電纜阻燃類別選擇可根據同一通道內敷設的電纜的非金屬含量來選擇。

5）中華人民共和國公安部關于印發《建筑高度大于250米民用建筑防火設計技術加強性技術要求（試行）》的通知，消防電梯和輔助疏散電梯的供電電線電纜應采用燃燒性能為A級、耐火時間不小于3.0h的耐火電線電纜，其它消防供配電電纜電線應采用燒性能不低于B1級，耐火時間不小于3.0h的耐火電線電纜。

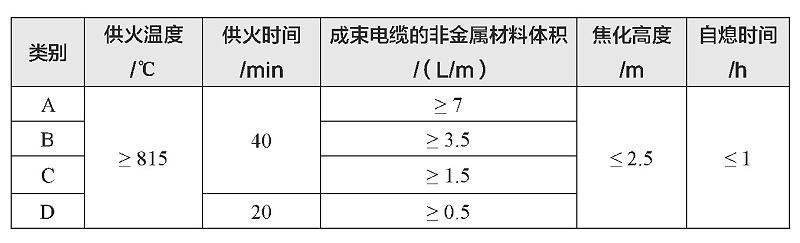

表1阻燃電纜分類表（成束阻燃性能要求）

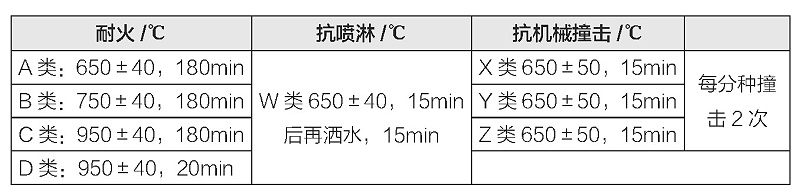

表2電纜耐火性能規定（按英國BS-6387)

表3消防用電設備在火災發生期間的少持續供電時間

6）民用建筑中消防配電線路電纜敷設：

(1)消防電纜及電線與普通電力電纜應分電纜溝、電纜井和電纜橋架敷設。

(2)當消防電纜明敷或敷設在吊頂內時，應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施。

(3)當消防電纜暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。

(4)礦物絕緣電纜可直接明敷。

五、結語

民用建筑內消防配電線路的選擇和敷設關系到建筑內消防用電設備的用電安全。不同建筑功能及建筑類別，其消防設備在火災時所需持續工作時間不同，在消防電纜選擇及敷設方式方面應根據其需求選擇，在確保安全的前提下，力爭做到經濟合理，確保建筑消防安全。
