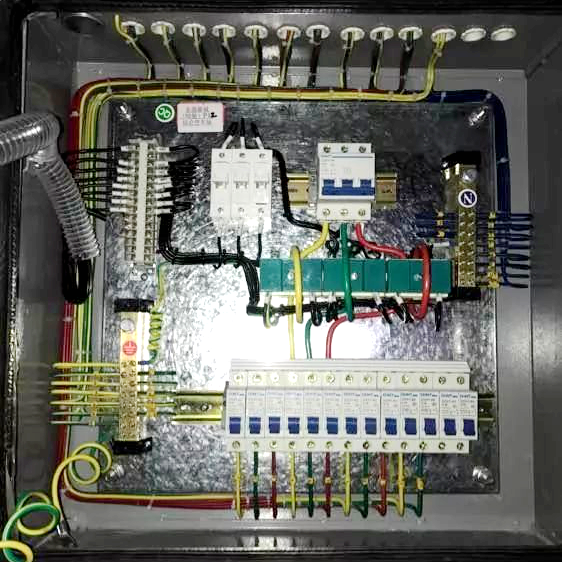

從配電箱（柜）電纜的接線規范程度可以看出技術人員的水平，相信很多人也更喜歡接線整齊又好看的配電柜電纜。鄭州電纜廠家推薦幾種接線圖片：

一、般配電室布置應符合下列要求：

（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于１．５ｍ，雙列面對面布置不小于２ｍ；

（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于０．８ｍ，雙列背對背布置不小于１．５ｍ，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少０．２ｍ；

（三）配電柜側面的維護通道寬度不小于１ｍ；

（四）配電室的棚頂與地面的距離不低于３ｍ。

配電箱架設應符合下列要求：

（一）固定式配電箱、開關箱箱體中心點與地面垂直距離１．４－－１．６ｍ。移動式箱體與地面垂直距離０．８—１．６ｍ。配電箱、開關箱應裝設在堅固、穩定的支架上。

（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施

二、 配電柜電纜的接線規范：

1.箱體安裝完畢。

2.箱內空開、配線導線、配線扎帶等已經準備完畢，并且符合設計圖紙、配電箱安裝要求。

（一）施工工序

導軌安裝要水平，并與蓋板空開操作孔相匹配。

（二）空開安裝

1、空開安裝時首先要注意箱蓋上空開安裝孔位置，保證空開位置在箱蓋預留位置。其次開關安裝時要從左向右排

列，開關預留位應為一個整位。

預留位-般放在配電箱右側。第-排總空開與分空開之間有預留一下完整的整位用于排空開配線。

（三）導線選擇

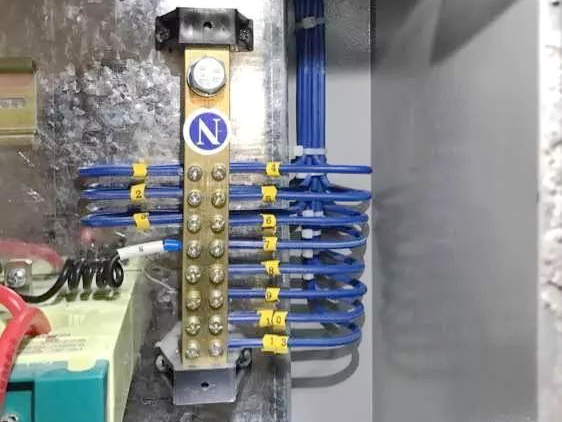

1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線， 每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、不同相之間零線不得共用，如由A相配出的根黃色 導線連接了二個16A的照明開空， 那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊， 配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎芾綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣皮及內部銅芯。

（四）配線

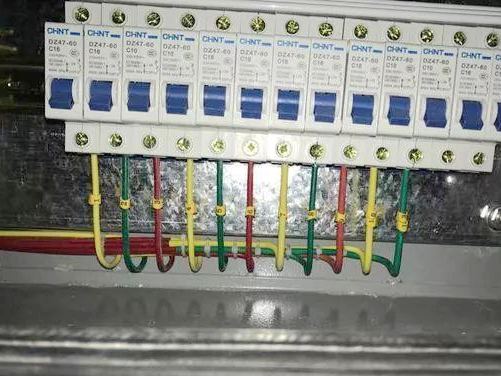

1、A相線為黃、B相線為綠、C相線為紅。

2、照明及插座回路一般采用2.5mm2導線， 每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的根黃色導線連接了二個16A的照明開空，那這兩個照明空開- -次側零線也是只從這二 個空開一-次側配出直 接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應-致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

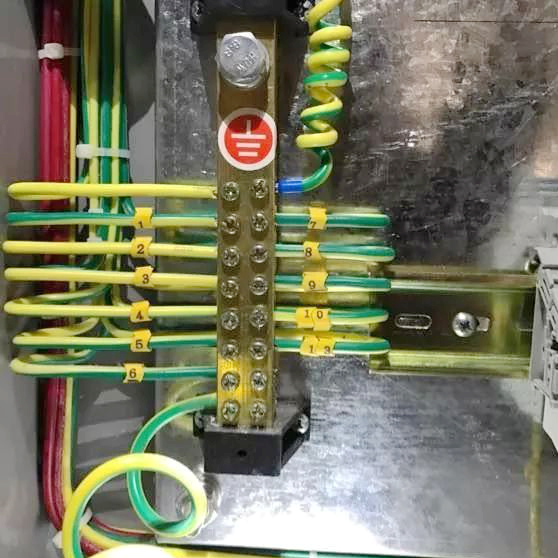

（五）導線綁扎

1、導線要用塑料扎帶綁扎,

扎帶大小要合適，間距要均勻,-般為100mm.

2、扎帶扎好后，不用的部分要用鉗子剪掉。
